En Subsuelo3D combinamos tecnología geofísica de vanguardia con experiencia logística marina para ofrecer diagnósticos precisos en cuerpos de agua (mar abierto, zonas costeras, ríos y lagos). Nuestros estudios permiten reducir drásticamente la incertidumbre geológica y los riesgos de ingeniería antes de cualquier desarrollo o cimentación.

¿Qué resolvemos con la Geofísica Marina?

1. Ingeniería de Puertos y Costas

2. Detección de Geo-peligros

3. Tendido de Líneas y Tuberías (Pipelines / Cables)

4. Dragado y Arqueología Marina

Nuestras Tecnologías y Métodos de Adquisición

Para garantizar datos con la mayor resolución espacial y de penetración profunda, diseñamos cada campaña de adquisición según las condiciones hidráulicas y los objetivos del proyecto. Algunas técnicas disponibles en Subsuelo3D son:

Sísmica de Reflexión Somera (Sub-bottom Profiling)

Generamos perfiles continuos de alta resolución de las capas sedimentarias debajo del lecho marino.

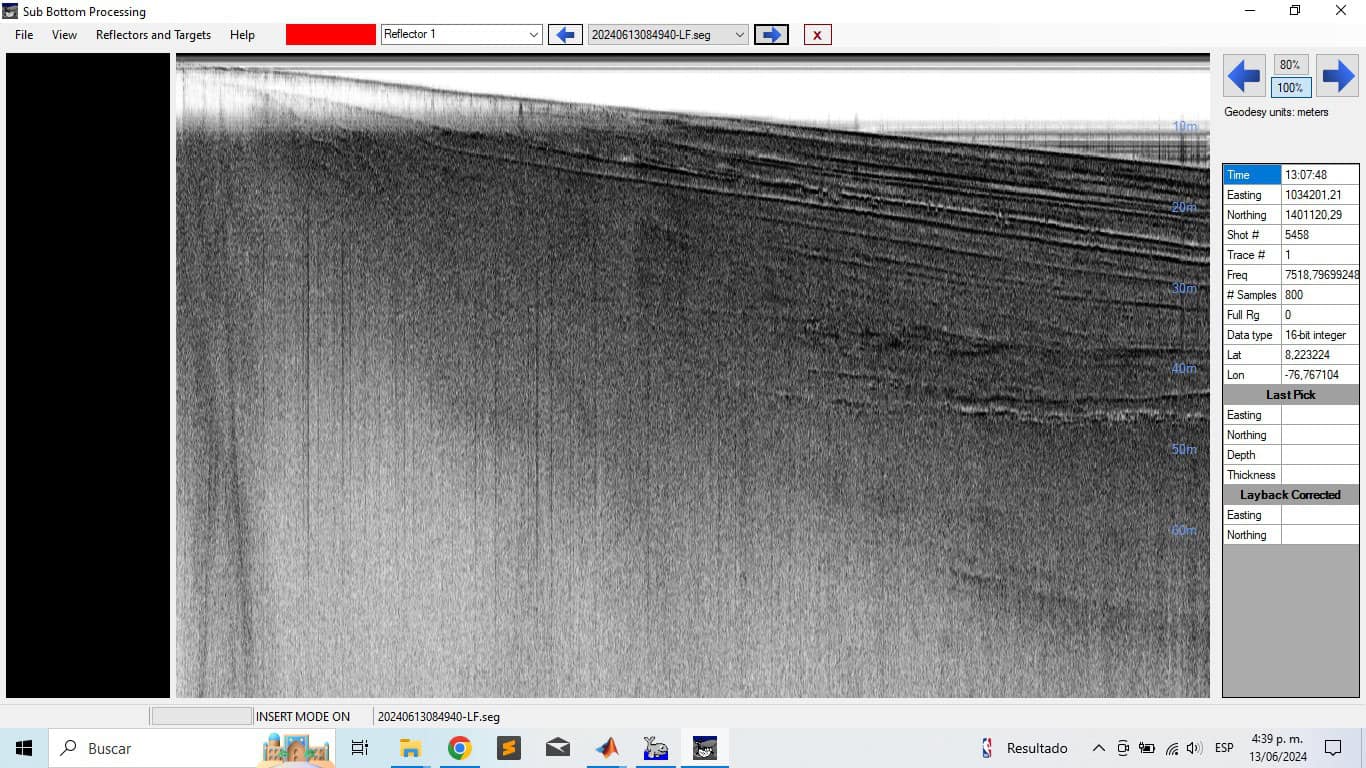

Imagen de perfil de subfondo obtenida por Subsuelo3D en el Caribe colombiano, en estudio de factibilidad para un nuevo puerto.

Batimetría Multihaz y Monohaz

Sistemas acústicos modernos para obtener una topografía tridimensional exacta del fondo del agua. En ambientes marinos aseguramos corrección por mareas, desplegando para ello nuestro propio mareógrafo.

Tomografía de Resistividad Eléctrica Marina (TRE-M)

Diseño de arreglos de electrodos flotantes o sumergidos para mapear variaciones litológicas y detectar interfaces de agua dulce/salada.

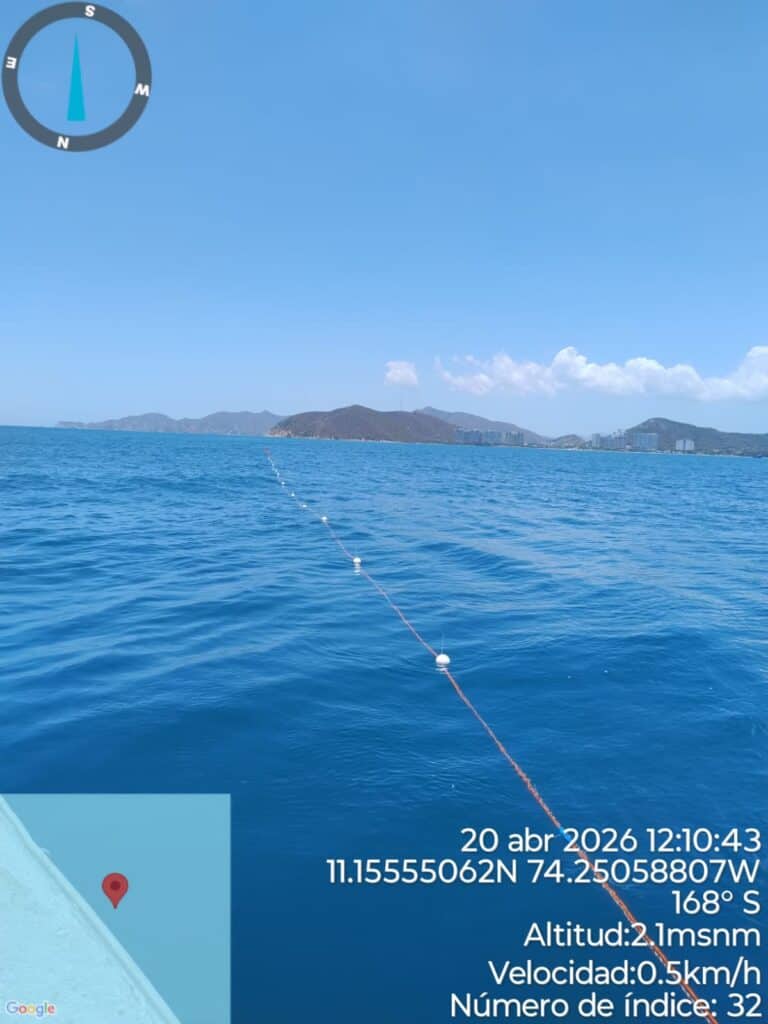

Imagen de un cable y electrodos flotantes durante una adquisición de tomografía de resistividad eléctrica adquirida por Subsuelo3D en Santa Marta, Colombia.

Sonar de barrido lateral (Side scan sonar)

Empleamos sistemas acústicos que emiten haces de sonido en forma de abanico para obtener imágenes acústicas detalladas del fondo marino. Es la tecnología ideal para el mapeo de texturas del lecho (arena, roca, lodo), identificación de naufragios, localización de tuberías expuestas, estructuras colapsadas u objetos sumergidos.

Refracción Sísmica Marina

Metodología fundamental para proyectos de ingeniería civil costera y marina. Permite determinar el perfil de velocidades de onda P en el subsuelo acuático para calcular los parámetros geotécnicos del terreno, delimitar el espesor de los sedimentos no consolidados y mapear con precisión la profundidad y calidad del basamento rocoso competente.

Magnetometría Marina

Identificación de materiales ferrosos enterrados en el fondo marino para seguridad en la navegación o dragado.

Proyectos Destacados

🔵 Banco Interamericano de Desarrollo (BID) Exploración sísmica marina de subfondo · Puerto de Manzanillo, República Dominicana – Proyecto recibido a satisfacción, sin multas ni penalidades. Ver certificación.

🔵 Jan de Nul Group Sísmica pasiva zona de transición · Georgetown, Guyana. Caracterización del subsuelo para proyecto «shorebase».

¿Tiene un proyecto en un entorno acuático?

No deje la seguridad de su obra al azar. El equipo de geofísicos e ingenieros de Subsuelo3D está listo para asesorarle en el diseño de la campaña de exploración idónea para sus necesidades.

Contáctenos hoy al correo info@subsuelo3d.com

Preguntas Frecuentes sobre Geofísica Marina

¿Qué diferencia hay entre el sonar de barrido lateral y la batimetría? La batimetría mide exclusivamente la profundidad y relieve topográfico del fondo del agua, mientras que el sonar de barrido lateral ofrece una imagen acústica de la textura del lecho marino, permitiendo identificar objetos, tuberías y tipos de suelo (arena, roca o lodo).

¿Cuándo se debe aplicar la refracción sísmica marina? Es indispensable en proyectos de ingeniería civil costera para determinar la dureza del terreno, calcular parámetros geotécnicos e identificar la profundidad del basamento rocoso donde se anclarán pilotes o estructuras pesadas.

¿Cómo funciona la refracción sísmica en el mar si el agua no transmite las ondas de corte (S)? Es correcto que el agua de mar, al ser un fluido, no transmite las ondas de corte o secundarias (S). Sin embargo, la refracción sísmica marina trabaja basándose exclusivamente en las ondas de compresión o primarias (P), las cuales viajan perfectamente a través del agua a una velocidad promedio de 1,500 m/s. Para realizar el estudio, una fuente acústica (como un boomer o un sparker) genera un pulso de sonido desde la lancha; esta onda viaja por el agua, penetra en el lecho marino y, al chocar con las capas de roca más duras y profundas, se refracta (viaja a lo largo de la frontera de la roca) y regresa hacia la superficie. Estas señales son capturadas por una línea de hidrófonos ultrasensibles (un streamer) que la lancha arrastra, permitiendo calcular la velocidad y profundidad de cada capa geológica.

¿En qué tipo de proyectos costeros es indispensable utilizar la refracción sísmica marina? Este método es el estándar de oro en la ingeniería civil portuaria y de vías marítimas. A diferencia de los métodos de reflexión (que muestran principalmente las capas de lodo o sedimento blando), la refracción es indispensable para: Diseño de Pilotes y Cimentaciones Pesadas: Permite determinar la profundidad exacta y el grado de competencia (dureza) del basamento rocoso firme donde se deben anclar los pilotes de muelles, puentes o plataformas. Evaluación de Ripabilidad para Dragado: Ayuda a las constructoras a saber si el material del fondo marino se puede remover con dragas convencionales o si requiere maquinaria especial debido a la presencia de roca consolidada, lo que evita multas y sobrecostos millonarios. Túneles y Ductos Submarinos: Mapea zonas de baja velocidad sísmica (que pueden ser fallas geológicas o zonas de fractura) ocultas bajo los sedimentos del fondo que puedan poner en riesgo la trayectoria de una tubería o túnel.

¿De verdad es posible hacer tomografía eléctrica en el mar? Sí, es totalmente posible y es una técnica geofísica avanzada muy utilizada en la ingeniería costera y ambiental. Aunque existe el mito de que el agua salada disipa la corriente, la tecnología moderna está diseñada específicamente para operar en entornos acuáticos y obtener «radiografías» detalladas de la geología submarina.

¿Cómo afecta la alta salinidad del mar a las lecturas eléctricas? El agua de mar es un excelente conductor, lo que significa que absorbe gran parte de la energía. Para superar este obstáculo, se utilizan equipos de geofísica marina con fuentes de poder de alta potencia y softwares de inversión matemática en 2D y 3D. Estos algoritmos están calibrados para identificar y «restar» el efecto de la capa de agua salada, permitiendo procesar únicamente los sutiles cambios de voltaje que provienen de las rocas y sedimentos del fondo.

¿Cómo se colocan los electrodos bajo el agua si no hay tierra donde clavarlos? En lugar de las estacas metálicas individuales que se usan en tierra, en el mar se emplea un cable marino sellado y especial llamado streamer, el cual lleva decenas de electrodos integrados a distancias fijas de alta precisión. Dependiendo del objetivo del estudio, existen dos modalidades de despliegue: (a) Configuración Flotante: El cable flota o es arrastrado por la lancha sobre la superficie para un mapeo rápido de las primeras capas del subsuelo o cambios de salinidad. (b) Configuración de Fondo: El cable se sumerge por completo hasta asentarse directamente sobre el lecho marino, lo que maximiza la penetración de la corriente hacia las capas más profundas de la roca.

¿Cuáles son las principales aplicaciones de la Tomografía Eléctrica Marina? Este método es insustituible para resolver problemas que el sonar o la batimetría no pueden ver, tales como: Detección de Intrusión Salina: Mapear con precisión exacta hasta dónde se está infiltrando el agua de mar en los acuíferos de agua dulce de la costa. Ingeniería de Cimentaciones: Localizar el basamento rocoso firme y detectar fallas geológicas antes de la construcción de muelles, rompeolas o plataformas portuarias. Estudios Ambientales: Identificar plumas de contaminación submarina o evaluar el terreno para el tendido seguro de cables y tuberías subacuáticas.
